항공장애표시등용 풍력발전기

작성자 관리자 날짜 2020-12-31 13:30:43 조회수 584

시스템 구조

로터 roter
- 블레이드 연결부위, 풍력 발전기의 중심축
블레이드 blades
- 양력블레이드: 비행기의 날개와 동일한 구조
- 자력발생으로 가속력을 증대, 풍속의 수배 급가속이 가능
- 항력 블레이드: 초기 기동시 필요한 힘을 전달
- 다양한 바람에 적합, 항력가속 후 양력전환 용이
제너레이터 generator
- PGM(영구 자석) 형태의 제너레이터
- 바람이 멈추더라도 무부하에 따른 회전저항이 없으므로 일정시간 회전이 멈추지 않고 다시 바람이 불었을 때 에너지 회복량이 뛰어남
컨트롤러 controller
- 발생된 전기에너지를 배터리(충전지)에 충전,제어하는 장치

주요 특징

바람의 저항 최소화
- 같은 수직형 타입이라도 바람의 영향을 받는 면적 차이 때문에 타사의 제품은 휘어지거나 손상되어 열 오류가 있는 반면 본 제품은 바름의 흐름을 순회하도록 설계, 손상을 최소화하여 열 오류가 미미
미풍가동이 가능한 발전
- PGM(영구작석) 형태의 제너레이터는 기어와 코일이 없는 영구자석으로 구성된 발전기로 타사제품과 달리 미세한 바람에 작동이 가능
바람 방향의 무관성 (360도)
- 타사 제품은 맞바람일 경우 에너지량이 줄어드나 당사 제품은 더 상승. 모든 방향의 바람에 에너지 전환 가능
회전에 의한 소음 해결
- 기어와 코일이 없어 마찰이 없기에 날개회전시 코팅현상 및 베어링에 의한 소음 문제 해결
유지보수의 우수성과 구조적 안정성
- 2중 접합방식의 블레이드 구조와 아노다이징(Anodizing) 처리를 통하여 제품의 내구성 및 구조적 안정성 우수
내외부 이중 날개 구조
- 미풍 구동을 가능하게 하는 사보니우스 타입(Savonius Blades)의 내부 날개와 고효율을 구현하는 다리우스 타입(Darius Blades)의 외부 날개 구조
양력, 항력 타입의 장점을 갖춘 제품
- 적은 바람에 가동을 시작, 바람이 멈추더라도 무부하에 따른 회전저항이 없어 장시간 회전이 멈추지 않고 다시 바람이 불었을 때 에너지 회복성이 뛰어남
후퇴각 가속에 의한 높은 효율
- 같은 풍속에도 더 많은 에너지량이 발생 (타 제품의 경우 풍속에 비례)

주요 제원

구분	제원
회전자	외부 다리우스	3개 블레이드	내부 사보니우스	2개 레이어

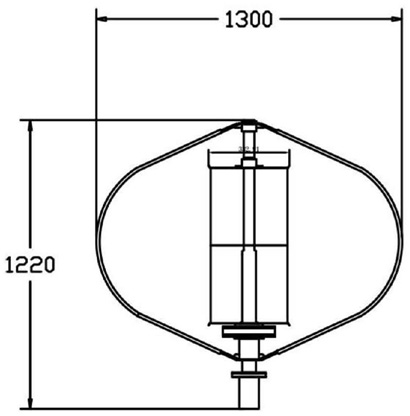

	직경	1300mm	높이	1220mm
	무게	20kg	회전속도(정격)	850rpm
	블레이드재질	알루미늄 합금	회전속도범위	0~950rpm
발전기	무게	10kg	상(phase)	3상
	정격출력	300W	정격전압	AC 40V
	극수	16극	정격전류	12.5A
	여자제어	영구자석형	정격주파수	50~60hz
제어장치	정격입력	비정형 3상 40V 12.5A	입력주파수	50~60hz
	정격출력	300W	출력주파수	50~60hz
	과출력제어방식	자동 합선 제어	과전압제어방식	자동 합선 제어
	축전지전압	24V(12V)	시스템제어방식	자동 합선 제어
제동장치	자동	과속 시 자동 합선 제어
제동장치	수동	-

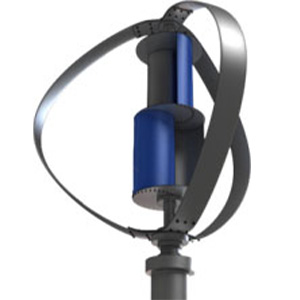

제품형상

타사 제품과의 비교

구분	수평축 타입	수직복합축 타입	수직축타입
블레이드 구조	3축으로 이루어진 대류작동형 프로필러구조	원통형 이중날개구조 (풀 알루미늄)	단순 구조
기동성	3 ~ 5㎧ 이상	0.8㎧ 이상	1.2㎧ 이상
가속성	풍속대비 정속회전	양력을 이용한 회전 가속 기능 제공	가속성 미비
연속성	없음	바람정지후에도 오랜시간 회전하여 2차 바람 시 원래의 에너지효율로 돌아가는 시간 짧음	없음
풍향 선택	정면풍에 한함	맞바람, 대류풍, 와류 등 모든 360도 풍향에 구동	정면풍과 약간의 와류풍에 구동
발전기	코일형 발전기(모터형)	코어리스 발전기	코어리스 코일형 발전기
소음도 및 진동	소음 높음(50dB) (풍절음제외) 진동 많음	소음 낮음(10dB) (풍절음 제외) 진동 적음	소음 보통(30dB) (풍절음제외) 진동 적음

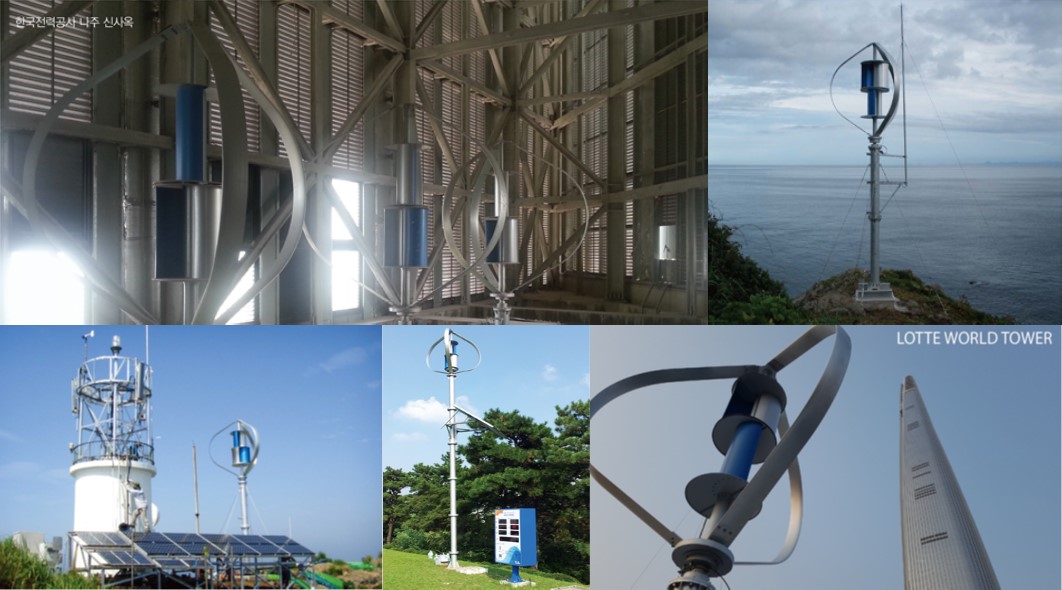

활용 사례
